Главная страница / Каталог проектов / 290-004-Л

Просмотр

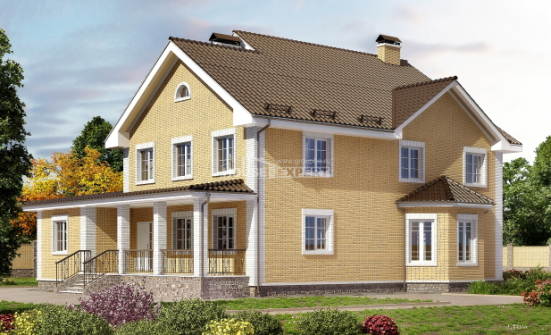

  • 290-004-Л Проект двухэтажного дома и гаражом, уютный дом из кирпича Трёхгорный, House Expert
  • 290-004-Л Проект двухэтажного дома и гаражом, просторный коттедж из кирпича Кыштым, House Expert
  • 290-004-Л Проект двухэтажного дома, гараж, современный загородный дом из кирпича Катав-Ивановск, House Expert
  • 290-004-Л Проект двухэтажного дома, гараж, большой коттедж из кирпича Трёхгорный, House Expert

  • 290-004-Л Проект двухэтажного дома и гаражом, современный загородный дом из кирпича Бакал, House Expert
  • 290-004-Л Проект двухэтажного дома, гараж, красивый загородный дом из кирпича Карталы, House Expert
  • 290-004-Л Проект двухэтажного дома, гараж, уютный дом из кирпича Озёрск, House Expert
  • 290-004-Л Проект двухэтажного дома и гаражом, уютный коттедж из кирпича Аша, House Expert
Стоимость проекта

Дополнительные услуги:






Купить проект сейчас
Общая площадь дома :292,24 м2
Габариты застройки :23,9 x 13,0 м
Количество этажей :2
Цокольный этаж:нет
Гараж:2 машины
Сейсмостойкость:до 7 баллов
Кровля:металлочерепица
Отделка фасада:штукатурка
Отделка цоколя:камень
Перекрытие:сборная ж/б плита
Фундамент:свайный
Материал стен:кирпич 510 мм, утеплитель 100 мм



1 этаж
Высота этажа: 3,4 м
Состав помещений, м2
Прихожая 11,17
Холл 29,71
Жилая комната 12,22
Гараж 38,59
Тамбур 4,42
Котельная 6,56
Сан. узел 4,36
Лестница 8,96
Кухня-столовая 27,75
Гостиная 32,16
Итого: 175,90

2 этаж
Высота этажа: 3,3 м
Состав помещений, м2
Холл 11,29
Жилая комната 14
Сан. узел 17,32
Шкаф встроенный 8,03
Жилая комната 19,14
Жилая комната 28,53
Жилая комната 18,03
Итого: 116,34




Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 290-004-Л
name
Для того, чтобы задать вопрос зарегистрируйтесь

Архитектурные решения

Полезное видео

В этом видео рассказывается, что входит в состав раздела архитектурные решения, сокращенно АР.
Конструктивные решения
  1. Титул
  2. Ведомость рабочих чертежей
  3. Разрез по скважине
  4. План свайного поля
  5. План ростверка и стен подвала
  6. Разрезы 2-2, 3-3, 4-4
  7. Сечения А-А, Б-Б, В-В
  8. Спецификация элементов и материалов фундамента
  9. Схема расположения плит перекрытия на отм. -0,450 (низ)
  10. Схема расположения плит перекрытия на отм. +3,400 (низ)
  11. Схема расположения плит перекрытия на отм. +7,060 (низ)
  12. Монолитный участок Му-1
  13. Монолитный участок Му-2, Му-3
  14. Монолитный участок Му-4
  15. Монолитный участок Му-5
  16. Спецификация элементов на монолитные участки перекрытия Му-1...8
  17. Схема расположения перемычек 1-го этажа
  18. Перемычка металлическая Пм-1
  19. Перемычка металлическая Пм-2. Узел 1
  20. Схема расположения перемычек 2-го этажа
  21. Схема расположения перемычек 1-го и 2-го этажей
  22. Схема расположения монолитной лестницы
  23. Спецификация элементов лестничных маршей Л-1, Л-2
  24. План кровли эркера
  25. План кровли гаража
  26. Разрезы 1-1, 2-2
  27. План кровли
  28. План стропил. Узел А
  29. План мауэрлатов
  30. Разрез 1-1
  31. Разрез 2-2
  32. Разрез 3-3
  33. Узлы 2, 3
  34. Ведомость элементов кровли. Общие указания
  35. Указания по защите деревянных конструкций
В альбоме 35 листов.

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
  •
  • Язык проекта: Русский;
  •
  • Система едениц измерений в проекте: метрическая;
